Описание:

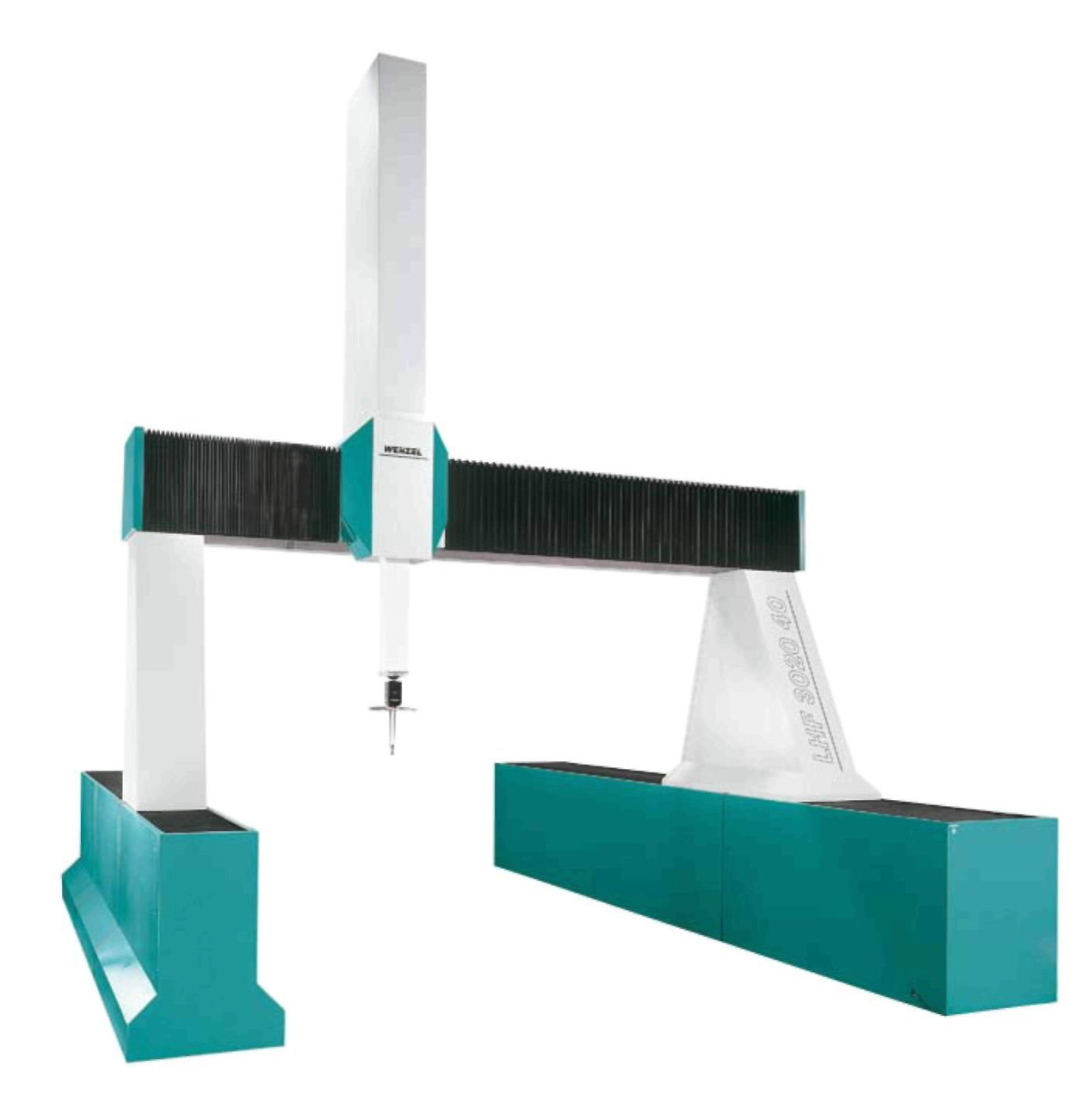

- Портальная CNC координатно-измерительная машина с раздельными направляющими по оси Y, с переключающей или сканирующей щуповой системой
- Гранитные направляющие доведены вручную, двойной привод по оси Y
- Компактное рабочее место оператора со встроенным шкафом и управления и компьютером
- Возможны исполнения КИМ с различным диапазоном измерений для решения требуемых измерительных задач
Область применения
- В производстве, входном контроле, контроле качества деталей большого объѐма
- Измерение регулярной геометрии и поверхностей сложной формы
- Работа в ручном и CNC режимах
- Возможна работа с палетой деталей
Технические особенности
- Эффективная конструкция машины для удобной погрузк-разгрузки деталей, жѐсткая конструкция рамы машины для использования в лабораториях и на производстве
- Воздушные подшипники по всем осям
- Компактный пульт управления HT 400 с логарифмическими джойстиками, функцией «мыши» и функциональными клавишами
- Направляющие по осям X и Y защищены специальными гармошками
- Высокоскоростные сервоприводы с контролем позиции и фрикционной передачей. Двойной привод по оси Y
- Шкаф управления с управлением по трѐм осям со встроенной функцией "look-ahead" для оптимизации траектории движения
- Ручной ввод температурной компенсации, опция – автоматическая температурная компенсация для машины и детали (версия STANDARD)
- Автоматическая температурная компенсация в версии PREMIUM
- Двухуровневый выбор скорости перемещения, а также плавно-изменяемая скорость перемещения в диапазоне 0 -100% во всех режимах работы, обеспечивающее плавное и точное перемещение машины
Щуповая система
- Renishaw PH6, фиксированная щуповая головка
- Renishaw PH10M/PH10MQ/PH10T,моторизованная поворотно-вращательная головка, 720 позиций с шагом 7.5°
- Сканирующая щуповая система SP25 для щупов длиной до 200 мм, опционально до 400 мм. Модули датчиков и щупы могут заменяться с помощью магазина для смены щупов (опция). Используется с PH10M или PH6M
- Renishaw PH6M, фиксированная щуповая головка с возможностью использования щупов, таких как SP25 и SP600
- TP200, высокоточный переключающий датчик касания для щупов длиной до 100 мм. Щупы могут заменяться с помощью магазина для смены щупов (опция)
- Высокоточная сканирующая щуповая головка SP80 для щупов длиной до 500 мм.
- Для сканирования и измерения по отдельным точкам. Щуповые комбинации могут заменяться с помощью магазина для смены щупов (опция).
Программное обеспечение
- Программное обеспечение для измерения и обработки регулярной геометрии и поверхностей сложной формы (опция)
- Информативный графический интерфейс пользователя
- Интерфейс программы и протокол на русском языке
- Графическая интерактивная система онлайн и оффлайн программирования "Grips" для создания измерительных программ по CAD моделям
- Графическое и цифровое представление результатов измерения
- База данных деталей, совместимая с SQL, с множественным доступом пользователей
- Встроенные функции статистической обработки: расчѐт среднего значения, SPC-диаграммы, плотность распределения, параметры воспроизводимости процесса. Интерфейс QS-Stat
- Расчѐт допусков формы и расположения по ISO 1101/ ASME Y14.5M
Опции
- Пакет программ CM-Surf для измерения поверхностей сложной формы
- Прямой интерфейс CAD (например, CATIA V4/V5, Pro-E, Unigraphics, Parasolid)
- I++DME Сервер
- Импорт DMIS, Экспорт DMIS, Протокол DMIS, Интерпретатор DMIS
Сравнительные характеристики:
Тип КИМ | LHF 3020 STANDARD | LHF 3020 PREMIUM | LHF 3020 PREMIUM- SELECT | ||||||||||||
Измерительные диапазоны, Размеры | |||||||||||||||
Диапазон измерений x [мм] |
3000 | ||||||||||||||
y [мм] |
4000 | 5000 | 6000 | 4000 | 5000 | 6000 | 4000 | 5000 | 6000 | ||||||
z [мм] |
2000 | ||||||||||||||
Вес машины [кг] |
15000 | 17000 | 19000 | 15000 | 17000 | 19000 | 15000 | 17000 | 19000 | ||||||
General Requirements | |||||||||||||||
Электропитание | Однофазовое, переменный ток 115/230V +/- 10%, 50/60 Гц, макс. 1000 ВА, по EN 60204/1 | ||||||||||||||
Сжатый воздух | Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: класс 4 или лучше | ||||||||||||||
Потребление воздуха (Нл/мин) | 200 | ||||||||||||||
Погрешность измерений | |||||||||||||||
Измерительная система | Фотоэлектрические шкалы, разрешение 0,1 мкм | ||||||||||||||
Погрешность касания 1 MPEP [мкм] |
TP 20 7.0 |
TP 200 6.6 |
SP 25/80 6.0 |
TP 200 6.0 |
SP 25/80 5.0 |
SP 25/80 4.8 |
|||||||||
Пространственная погрешность измерения 2 MPEE [мкм] |
TP20 7.0+L/300 | TP200 6.6+L/300 | SP25/80 6.0+L/300 | TP200 6.0+L/350 | SP25/80 5.0+L/350 | SP25/80 4.8+L/450 | |||||||||
Погрешность датчика сканирования 3 MPEE [мкм] |
SP25/SP80 6.6 | SP25/SP80 5.6 | SP25/SP80 5.4 | ||||||||||||
Общее время измерения для THP MPTτHP [с] |
72 | 72 | 72 | ||||||||||||
Внешние условия | |||||||||||||||
Температурный диапазон работ | 15°C - 30°C | ||||||||||||||
Температурный диапазон для MPEE (STANDARD/PREMIUM) | 18°C - 22°C, ΔT 1K/час, 1K/м, 2K/день | ||||||||||||||
Температурный диапазон для MPEE (PREMIUM-SELECT) | 19°C - 21°C, ΔT 0.5K/час, 0.5K/м, 1K/день | ||||||||||||||
Относительная влажность | 40% - 70% | ||||||||||||||
Dynamics | |||||||||||||||
Работа от джойстика V макс |
0-20мм/с или 0-100мм/с | ||||||||||||||
Режим CNC V макс |
300мм/с по осям, 520мм/с в пространстве | ||||||||||||||
Режим CNC a макс |
500мм/с² по осям, 800мм/с² в пространстве |
1: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEP
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
2: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEE
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
3: В соответствии с DIN EN ISO 10360-4 / Maximum Permissible Error MPETHP
- SP25M с модулем SM 25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
Размеры |
|
|
LHF 3020 |
H |
5500 |
W |
4900 |
L |
6650 / 7650 / 8650 |
X |
3000 |
Y |
4000 / 5000 / 6000 |
Z |
2000 |
H1 |
50 |
H2 (PH 10M) |
90 |
H2 (SP 80) |
145 |
H3 |
2590 |
H4 |
2450 |
H5 |
1035 |
W1 |
3300 |
Все размеры в мм
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
