Описание:

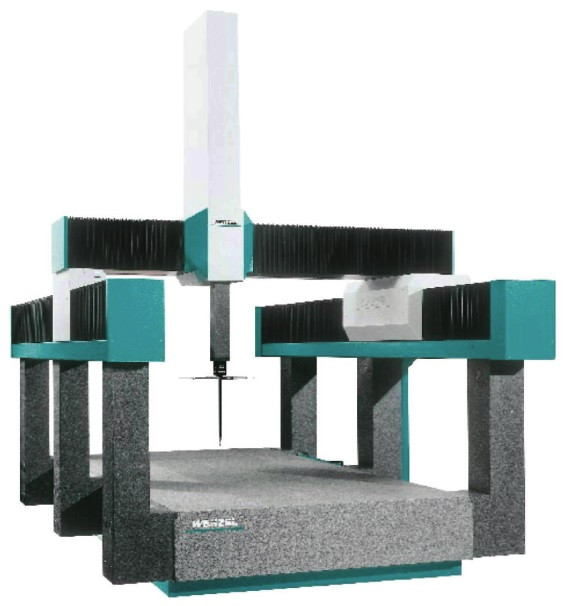

- Мостовые CNC координатно-измерительные машины с переключающей или сканирующей щуповой системой
- Гранитные направляющие доведены вручную; двойной привод по оси Y у машин LH 2015
- Компактное рабочее место оператора со встроенным шкафом управления и компьютером
- Возможны исполнения КИМ с различным диапазоном измерений для решения требуемых измерительных задач
Область применения
- В производстве, входном контроле, контроле качества
- Измерение регулярной геометрии и поверхностей сложной формы
- Работа в ручном и CNC режимах
- Возможна работа с палетой деталей
Технические особенности
- Поднятая направляющая по оси Y у машины LH 1515. Базовая плита, стойки, мост и пиноль изготовлены из гранита для обеспечения жѐсткости конструкции
- Воздушные подшипники по всем осям
- Пассивные демпферы вибрации
- Опция – активные пневматические демпферы вибраций
- Компактный пульт управления HT 400 с логарифмическими джойстиками, функцией «мыши» и функциональными клавишами
- Направляющие по оси X и Y- основной защищены специальными гармошками
- Высокоскоростные сервоприводы с контролем позиции и фрикционной передачей. Двойной привод по оси Y на машине 2015
- Шкаф управления с управлением по трѐм осям со встроенной функцией "look-ahead" для оптимизации траектории движения
- Ручной ввод температурной компенсации, опция- автоматическая температурная компенсация с датчиками на всех осях и измеряемой детали
- Двухуровневый выбор скорости перемещения, а также плавно-изменяемая скорость перемещения в диапазоне 0-100% во всех режимах работы, что обеспечивает плавное и точное перемещение машины
- База данных деталей, совместимая с SQL, с множественным доступом пользователей
- Встроенные функции статистической обработки: расчѐт среднего значения, SPC-диаграммы, плотность распределения, параметры воспроизводимости процесса. Интерфейс QS-Stat
- Расчет допусков формы и расположения по ISO 1101/ ASME Y14.5M
Щуповая система
- Renishaw PH10M/PH10MQ/PH10T, моторизованная поворотно-вращательная головка, 720 позиций с шагом 7.5°
- TP20 переключающий датчик касания.
- Модули щупов могут заменяться с помощью магазина для смены щупов (опция)
- TP200 высокоточный переключающий датчик касания для щупов длиной до 100 мм. Щупы могут заменяться с помощью магазина для смены щупов (опция)
- Сканирующая щуповая система SP25 для щупов длиной до 200мм, опционально до 400мм. Модули датчиков и щупы могут заменяться с помощью магазина для смены щупов (опция). Используется с PH10M или PH6M
- Renishaw PH6M, фиксированная щуповая головка с возможностью использования датчиков SP25 и SP600
- Высокоточная сканирующая щуповая головка SP80 для щупов длиной до 500 мм.
- Для сканирования и измерения по отдельным точкам. Щуповые комбинации могут заменяться с помощью магазина для смены щупов (опция)
Программное обеспечение
- Программное обеспечение Metrosoft CM для измерения и обработки регулярной геометрии и поверхностей сложной формы (опция)
- Информативный графический интерфейс пользователя
- Интерфейс программы и протокол на русском языке
- Графическая интерактивная система онлайн и оффлайнпрограммирования "Grips" для создания измерительных программ по CAD моделям
- Графическое и цифровое представление результатов измерения
Опции
- Пакет программ CM-Surf для измерения поверхностей сложной формы
- Прямой интерфейс CAD ( например, CATIA V4/V5, Pro-E, Unigraphics, Parasolid)
- I++DME Сервер
- Импорт DMIS, Экспорт DMIS, Протокол DMIS, Интерпретатор DMIS
Сравнительные характеристики:
Тип КИМ |
LH 1515 |
LH 2015 |
||||||||||
Измерительные диапазоны, Размеры |
||||||||||||
Диапазон измерений x [мм] |
1500 |
1500 |
1500 |
1500 |
2000 |
2000 |
2000 |
|||||
y [мм] |
2000 |
2500 |
3000 |
4000 |
3000 |
4000 |
5000 |
|||||
z [мм] |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
1500 |
|||||
Размер стола [мм] |
1940x 3000 |
1940x 3500 |
1940x 4000 |
1940x 5000 |
2150x 4000 |
2150x 5000 |
2150x 6000 |
|||||
Вес машины [кг] |
13500 |
15500 |
18500 |
22500 |
21000 |
25000 |
29000 |
|||||
Макс. допустимый вес детали [кг] |
3500 |
3750 |
4000 |
5000 |
5000 |
7000 |
8000 |
|||||
Общие требования |
||||||||||||
Электропитание |
Однофазовое, переменный ток 115/230V +/- 10%, 50/60 Гц, макс. 1000 ВА, по EN 60204/1 |
|||||||||||
Сжатый воздух |
Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: Класс 4 или лучше |
|||||||||||
Потребление воздуха [Нл/мин] |
Мин. 70, возможно больше, в зависимости от опций (демпферы) |
|||||||||||
Погрешность измерений |
||||||||||||
Измерительная система |
Фотоэлектрические шкалы, разрешение 0,1 мкм |
|||||||||||
Погрешность касания 1 MPEP [мкм] |
TP200 3.0 |
SP25 2.7 |
SP80 2.7 |
TP200 3.3 |
SP25 3.0 |
SP80 3.0 |
||||||
Пространственная погрешность измерения 2 MPEE [мкм] |
TP200 SP25/80 3.0+L/350 2.7+L/350 |
TP200 SP25/80 3.3+L/350 3.0+L/350 |
||||||||||
Погрешность датчика сканирования 3 MPETHP [мкм] |
SP25/SP80 3.3 |
SP25/SP80 3.6 |
||||||||||
Общее время измерения для THP MPTτHP [c] |
72 |
72 |
||||||||||
Внешние условия |
||||||||||||
Температурный диапазон работы |
15°C - 30°C |
|||||||||||
Температурный диапазон для MPEE |
18°C - 22°C, ΔT 1K/час, 1K/м, 2K/день |
|||||||||||
Относительная влажность |
40% - 70% |
|||||||||||
Динамика |
||||||||||||
Работа от джойстика Vмакс |
0-20 мм/с или 0-100 мм/с |
|||||||||||
Режим CNC Vмакс |
300 мм/с по осям, 520мм/с в пространстве |
|||||||||||
Режим CNC aмакс |
500мм/с² по осям, 800мм/с² в пространстве |
1: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEP
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
2: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEE
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
3: В соответствии с DIN EN ISO 10360-4 / Maximum Permissible Error MPETHP
- SP25M с модулем SM 25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
Размеры |
||
|
LH 1515 |
LH 2015 |
H |
4700 / 4750 |
4700 |
W |
2880 |
3320 |
L |
3850 / 4350 / 4850 / 5850 |
4850 / 5850 / 6850 |
X |
1500 |
2000 |
Y |
2000 / 2500 / 3000 / 4000 |
3000 / 4000 / 5000 |
Z |
1500 |
1500 |
H1 |
50 |
50 |
H2 (PH 10M) |
90 |
90 |
H2 (SP 80) |
145 |
145 |
H3 |
1825 |
1825 |
H4 |
1700 |
1700 |
H5 |
660 / 710 |
660 |
W1 |
1960 |
2170 |
L1 |
3000 / 3500 / 4000 / 5000 |
4000 / 5000 / 6000 |
L2 |
275 |
255 |
Все размеры в мм
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
