Описание:

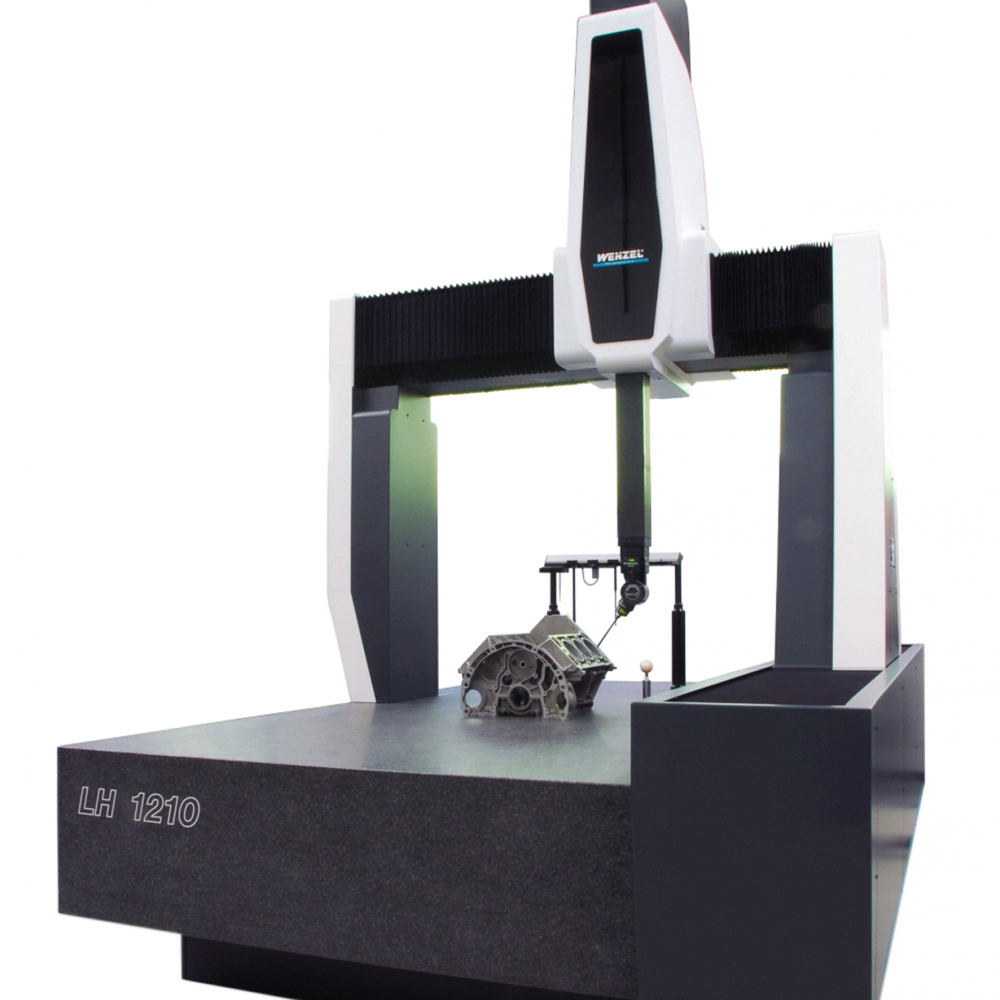

- Портальные CNC координатно-измерительные машины с переключающей или сканирующей щуповой системой.
- Гранитные направляющие доведены вручную
- Компактное рабочее место оператора со встроенным шкафом управления и компьютером
- Возможны исполнения КИМ с различным диапазоном измерений для решения требуемых измерительных задач
Область применения:
- В производстве, входном контроле, контроле качества
- Измерение регулярной геометрии и поверхностей сложной формы
- Работа в ручном и CNC режимах
- Возможна работа с палетой деталей
Технические особенности:
- Направляющая по оси Y встроена в базовую плиту, что обеспечивает высокую стабильность работы
- Воздушные подшипники по всем осям
- Пассивные демпферы вибраций
- Опция – активные пневматические демпферы вибраций
- Компактный пульт управления HT 400 с логарифми- ческими джойстиками, функцией «мыши» и функциональ- ными клавишами
- Направляющие по осям X и Y защищены специальными гармошками
- Высокоскоростные сервоприводы с контролем позиции и фрикционной передачей
- Шкаф управления с управлением по трѐм осям со встроенной функцией "look-ahead" для оптимизации траектории движения
- Автоматическая температурная компенсация с датчиками на всех осях и измеряемой детали
- Двухуровневый выбор скорости перемещения, а также плавно-изменяемая скорость перемещения в диапазоне 0 -100% во всех режимах работы, обеспечивающее плавное и точное перемещение машины
Щуповая система:
- Renishaw PH6, фиксированная щуповая головка
- Renishaw PH10M/PH10T, моторизованная поворотно- вращательная головка, 720 позиций с шагом 7.5°
- Сканирующая щуповая система SP25 для щупов длиной до 200 мм, опционально до 400 мм. Модули датчиков и щупы могут заменяться с помощью магазина для смены щупов (опция). Используется с PH10M или PH6M
- Renishaw PH6M, фиксированная щуповая головка с возможностью использования щупов, таких как SP25 и SP600
- Высокоточная сканирующая щуповая головка SP80 для щупов длиной до 500 мм. Для сканирования и измерения по отдельным точкам. Щуповые комбинации могут заменяться с помощью магазина для смены щупов (опция)
Программное обеспечение:
- Программное обеспечение Metrosoft CM для измерения регулярной геометрии и поверхностей сложной формы (опция)
- Информативный графический интерфейс пользователя
- Интерфейс программы и протокол на русском языке
- Графическая интерактивная система онлайн и оффлайн программирования "Grips" для создания измерительных программ по CAD моделям
- Графическое и цифровое представление результатов измерения
- База данных деталей, совместимая с SQL, с множественным доступом пользователей
- Встроенные функции статистической обработки: расчѐт среднего значения, SPC-диаграммы, плотность распределения, параметры воспроизводимости процесса. Интерфейс QS-Stat
- Расчѐт допусков формы и расположения по ISO 1101/ ASME Y14.5M
Опции:
- Пакет программ CM-Surf для измерения поверхностей сложной формы
- Прямой интерфейс CAD (например, CATIA V4/V5, Pro-E, Unigraphics, Parasolid)
- I++DME Сервер
- Импорт DMIS, Экспорт DMIS, Протокол DMIS, Интерпретатор DMIS
Сравнительные характеристики:
Тип КИМ |
LH 1210 |
LH 1512 |
|||||||||
Измерительные диапазоны, размеры |
|||||||||||
Диапазон измерений x [мм] |
1200 |
1200 |
1200 |
1200 |
1500 |
1500 |
1500 |
1500 |
|||
y [мм] |
1600 |
2000 |
2500 |
3000 |
2000 |
2500 |
3000 |
4000 |
|||
z [мм] |
1000 |
1000 |
1000 |
1000 |
1200 |
1200 |
1200 |
1200 |
|||
Размер стола [мм] |
1450x 2715 |
1450x 3115 |
1450x 3615 |
1450x 4115 |
1730 x 3215 |
1730x 3715 |
1730x 4215 |
1730x 5215 |
|||
Вес машины [кг] |
6000 |
8000 |
10200 |
12600 |
10800 |
12500 |
15200 |
19000 |
|||
Макс. допустимый вес детали [кг] |
2300 |
2750 |
3000 |
3250 |
3500 |
3750 |
4000 |
4250 |
|||
Общие требования |
|||||||||||
Электропитание |
Однофазовое, переменный ток 115/230V +/- 10%, 50/60 Гц, макс. 1000 ВА, по EN 60204/1 |
||||||||||
Сжатый воздух |
Давление 6-10 бар, предварительно очищенный, качество по ISO 8573-1: класс 4 или лучше |
||||||||||
Потребление воздуха (Нл/мин) |
Мин. 70, возможно больше, в зависимости от опций (демпферы) |
||||||||||
Погрешность измерений |
|||||||||||
Измерительная система |
Фотоэлектрические шкалы, разрешение 0,1 мкм |
||||||||||
Погрешность касания 1 MPEP [мкм] |
SP25 2.1 |
SP80 2.1 |
SP25 2.4 |
SP80 2.4 |
|||||||
Пространственная погрешность измерения 2 MPEE [мкм] |
SP25/80 2.1+L/450 |
SP25/80 2.4+L/450 |
|||||||||
Погрешность датчика сканирования 3 MPETHP [мкм] |
SP25/SP80 2.7 |
SP25/SP80 3.0 |
|||||||||
Общее время измерения для THP MPTτHP [с] |
72 |
72 |
|||||||||
Внешние условия |
|||||||||||
Температурный диапазон работы |
15°C - 30°C |
||||||||||
Температурный диапазон для MPEE |
19°C - 21°C, ΔT 0.5K/час, 0.5K/м, 1K/день |
||||||||||
Относительная влажность |
40% - 70% |
||||||||||
Динамика |
|||||||||||
Работа от джойстика Vмакс |
0-20мм/с или 0-100мм/с |
||||||||||
Режим CNC Vмакс |
300мм/с по осям, 520мм/с в пространстве |
||||||||||
Режим CNC aмакс |
500мм/с²по осям, 800мм/с² в пространстве |
1: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEP
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
2: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEE
- SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
- TP200 со стандартным модулем и щупом Ø 4 x 21 мм
- TP20 со стандартным модулем и щупом Ø 4 x 10 мм
3: В соответствии с DIN EN ISO 10360-4 / Maximum Permissible Error MPETHP
- SP25M с модулем SM 25-1 и щупом Ø 4 x 21 мм
- SP80 и щупом Ø 5 x 50 мм
Размеры |
||
|
LH 1210 |
LH 1512 |
H |
3500 |
4100 |
W |
2165 |
2580 |
L |
3000 / 3400 / 3900 / 4400 |
3500 / 4000 / 4500 / 5700 |
X |
1200 |
1500 |
Y |
1600 / 2000 / 2500 / 3000 |
2000 / 2500 / 3000 / 4000 |
Z |
1000 |
1200 |
H1 |
50 |
50 |
H2 (PH 10M) |
90 |
90 |
H2 (SP 80) |
145 |
145 |
H3 |
1165 |
1480 |
H4 |
1150 |
1350 |
H5 |
700 / 700 / 660 / 710 |
710 |
W1 |
1465 |
1745 |
L1 |
2715 / 3115 / 3615 / 4115 |
3215 / 3715 / 4215 / 5215 |
Все размеры в мм.
Основные | |
---|---|
Производитель | Wenzel |
Страна производитель | Германия |
- Цена: Цену уточняйте
