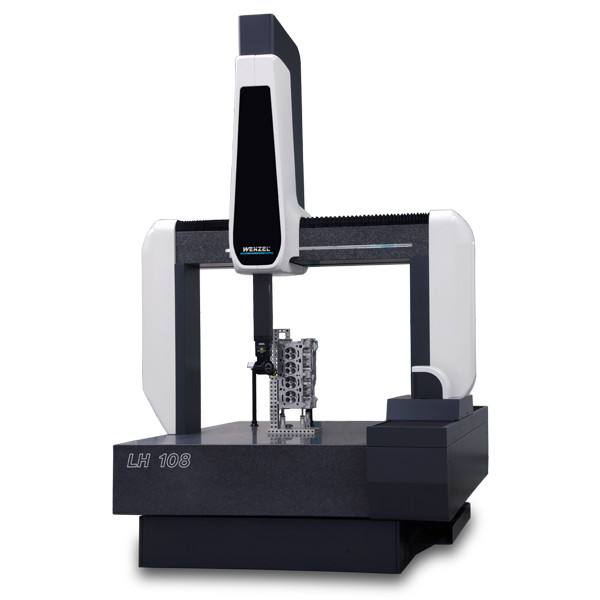

Координатно-измерительные машины Wenzel LH108, LH1010 серии PREMIUM

Описание:

• Портальные CNC координатно-измерительные машины с переключающей или сканирующей щуповой системой.
• Гранитные направляющие доведены вручную
• Компактное рабочее место оператора со встроенным шкафом управления и компьютером
• Возможны исполнения КИМ с различным диапазоном измерений для решения требуемых измерительных задач

Область применения:

• В производстве, входном контроле, контроле качества
• Измерение регулярной геометрии и поверхностей сложной формы
• Работа в ручном и CNC режимах
• Возможна работа с палетой деталей

Технические  особенности:

• Направляющая по оси Y встроена в базовую плиту, что обеспечивает высокую стабильность работы
• Воздушные подшипники по всем осям
• Пассивные демпферы вибраций
• Опция – активные пневматические демпферы вибраций
• Компактный пульт управления HT 400 с логарифми- ческими джойстиками, функцией «мыши» и функциональ- ными клавишами
• Направляющие по осям X и Y защищены специальными гармошками
• Высокоскоростные сервоприводы с контролем позиции и фрикционной передачей
• Шкаф управления с управлением по трѐм осям со встроенной функцией "look-ahead" для оптимизации траектории движения
• Автоматическая онлайн температурная компенсация с датчиками на всех осях и измеряемой детали
• Двухуровневый выбор скорости перемещения, а также плавно-изменяемая скорость перемещения в диапазоне 0 -100% во всех режимах работы, что обеспечивает плавное и точное перемещение машины

Щуповая система:

• Renishaw PH6, фиксированная щуповая головка
• Renishaw PH10M/PH10T, моторизованная поворотно- вращательная головка, 720 позиций с шагом 7.5°
• TP200 высокоточный переключающий датчик касания для щупов длиной до 100 мм. Щупы могут заменяться с помощью магазина для смены щупов (опция)
• Сканирующая щуповая система SP25 для щупов длиной до 200 мм, опционально до 400 мм. Модули датчиков и щупы могут заменяться с помощью магазина для смены щупов (опция). Используется с PH10M или PH6M. Для сканирования и измерения по отдельным точкам
• Renishaw PH6M, фиксированная щуповая головка с возможностью использования щупов, таких как SP25 и SP600
• Высокоточная  сканирующая  щуповая  головка  SP80 для щупов длиной до 500 мм.
• Для сканирования и измерения по отдельным точкам. Щуповые комбинации могут заменяться с помощью магазина для смены щупов (опция)

Программное обеспечение:

• Программное обеспечение Metrosoft CM для измерения регулярной геометрии и поверхностей сложной формы (опция)
• Информативный графический интерфейс пользователя
• Интерфейс программы и протокол на русском языке
• Графическая интерактивная система онлайн и оффлайн программирования "Grips" для создания измерительных программ по CAD моделям
• Графическое и цифровое представление результатов измерения
• База данных деталей, совместимая с SQL, с множественным доступом пользователей
• Встроенные функции статистической обработки: расчѐт среднего значения, SPC-диаграммы, плотность распределения, параметры воспроизводимости процесса. Интерфейс QS-Stat
• Расчѐт допусков формы и расположения по ISO 1101/ ASME Y14.5M

Опции:

• Пакет программ CM-Surf для измерения поверхностей сложной формы
• Прямой интерфейс CAD (например, CATIA V4/V5, Pro-E, Unigraphics, Parasolid)
• I++DME Сервер
• Импорт DMIS, Экспорт DMIS, Протокол DMIS, Интерпретатор DMIS

Сравнительные характеристики:

1: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEP

• SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
• SP80 и щупом Ø 5 x 50 мм
• TP200 со стандартным модулем и щупом  Ø 4 x 21 мм
• TP20 со стандартным модулем и щупом  Ø 4 x 10 мм

2: В соответствии с DIN EN ISO 10360-2 / Maximum Permissible Error MPEE

• SP25M с модулем SM25-1 и щупом Ø 4 x 21 мм
• SP80 и щупом Ø 5 x 50 мм
• TP200 со стандартным модулем и щупом Ø 4 x 21 мм
• TP20 со стандартным модулем и щупом  Ø 4 x 10 мм

3: В соответствии с DIN EN ISO 10360-4 / Maximum Permissible Error MPETHP

• SP25M с модулем SM 25-1 и щупом Ø 4 x 21 мм
• SP80 и щупом Ø 5 x 50 мм

Все размеры в мм.
