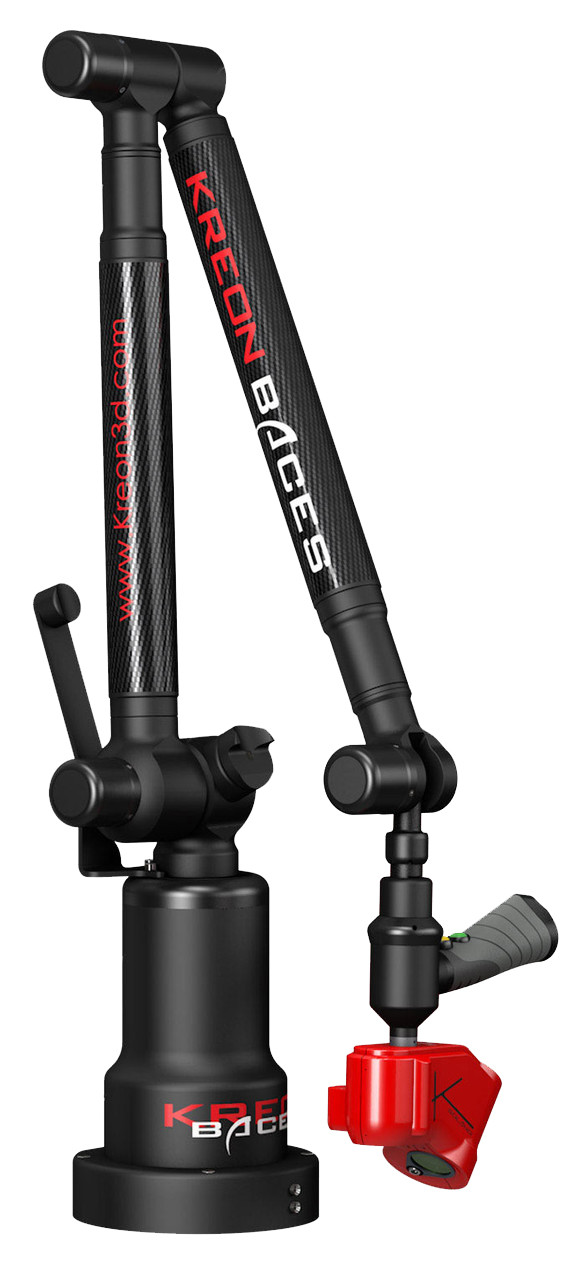

Kreon Baces - это координатно-измерительная рука, предназначенная для трёхмерных измерений деталей как измерительными системами контактного, так и бесконтактного типа с использованием всей линейки 3D лазерных сканеров Kreon: Solano, Solano Lite, Solano Blue, Zephyr II and Zephyr II Blue.
Kreon Baces обладает функцией встроенной калибровки, которая обеспечивается механической архитектурой на основе алюминия и углекомпозита, имеющих лёгкую, но стабильную структуру. Kreon Baces идеально подходит для измерения деталей, обратного инжиниринга, оцифровки, контроля, быстрого создания прототипов и т.д.
Baces с 6 и 7 осями
В 6-осных руках сбор точек и управление командами ПО осуществляется 3-мя кнопками на щуповой головке или с помощью ножной педали. может быть добавлена и 7-я ось с ручкой, что позволяет использовать сканеры Kreon.
Серия 100 и 200
Руки серии 100 выполнены из углепластика и обладают высокой точностью. Серия 200 выполнена из алюминия, она сочетает в себе низкую цену и высокую производительность.
Для улучшения эксплуатационных характеристик разработан ряд 6- и 7-осных измерительных рук Baces с радиусом рабочей области от 2.6 м до 4,6 м. При выборе лучшего портативного КИМ Ace следует учитывать необходимое Вам сочетание рабочей области и требуемой точности.
Размеры рук Baces
- M: 2.6 м,
- G: 3.2 м,
- XG: 4.2 м,
- XL: 4.6 м
Технические характеристики Серия 100 / карбон
Рабочая область, радиус |
Погрешность при работе щупом Повторяемость в точке |
Погрешность при работе щупом Объемная погрешность |
M - 2.60 м |
0.028 мм |
0.044 мм |
G - 3.20 м |
0.045 мм |
0.064 мм |
XG - 4.20 м |
0.072 мм |
0.097 мм |
XL - 4.60 м |
0.094 мм |
0.120 мм |
Технические характеристики Baces 7 осей
Рабочая область, радиус |
Погрешность при работе щупом Повторяемость в точке |
Погрешность при работе щупом Объемная погрешность |
Погрешность при сканировании Baces + Solano |
M - 2.60 м |
0.035 мм |
0.052 мм |
0.075 мм |
G - 3.20 м |
0.058 мм |
0.077 мм |
0.095 мм |
XG - 4.20 м |
0.084 мм |
0.110 мм |
0.132 мм |
XL - 4.60 м |
0.108 мм |
0.139 мм |
0.153 мм |
Технические характеристики Серия 200 / Алюминий
Baces 6 осей
Рабочая область, радиус |
Погрешность при работе щупом Повторяемость в точке |
Погрешность при работе щупом Объемная погрешность |
M - 2.60 м |
0.040 мм |
0.065 мм |
G - 3.20 м |
0.068 мм |
0.095 мм |
XG - 4.20 м |
0.098 мм |
0.210 мм |
XL - 4.60 м |
0.120 мм |
0.350 мм |
Baces 7 осей
Рабочая область, радиус |
Погрешность при работе щупом Повторяемость в точке |
Погрешность при работе щупом Объемная погрешность |
Погрешность при сканировании Baces + Solano Lite |
M - 2.60 м |
0.050 мм |
0.080 мм |
0.110 мм |
G - 3.20 м |
0.076 мм |
0.100 мм |
0.130 мм |
XG - 4.20 м |
0.112 мм |
0.230 мм |
0.260 мм |
XL - 4.60 м |
0.136 мм |
0.370 мм |
0.400 мм |
Основные | |
---|---|
Производитель | Kreon Technologies |
Страна производитель | Франция |
- Цена: Цену уточняйте
