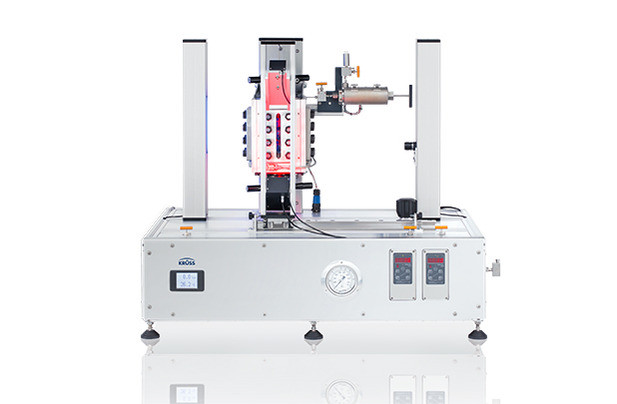

Анализатор пены высокого давления Krüss HPFA

Описание

Инновационное решение компании Krüss для анализа пены в сфере добычи газа и нефти
Анализатор пены высокого давления HPFA производства компании Krüss является единственным в мире измерительным прибором, осуществляющим одновременный анализ объема и структуры жидких пен под высоким давлением. В приборе представлены различные варианты исследования характеристик пены в реальных условиях при ее использовании в методах увеличения нефтеотдачи пласта, а также при гидравлическом разрыве пласта.

Прибор обеспечивает измерение высоты и структуры пены с помощью двух камер
Для пенообразования используется поток газа, а две параллельные камеры высокого разрешения анализируют высоту пены и делают снимки слоев. Благодаря поддерживаемой ПО ADVANCE системе анализа в режиме реального времени прибор определяет значения вспениваемости и разрушения пены. При проведении измерения также фиксируются изменение количества пузырьков в определенной области, абсолютный размер пузырька, а также его статистическое распределение.

Моделирование условий экстремального давления в пластах нефти
Измерительная ячейка работает при давлении до 350 бар и температуре до 120°C, что позволяет наблюдать за характером поведения пены в пластовых условиях. Датчики непрерывно передают данные о давлении и температуре в ПО ADVANCE.

Вариативность создания условий пенообразования
Фильтры с различными размерами пор обеспечивают образование различных размеров слоев пены для анализа. Эта функция может использоваться в целях приближения к условиям пенообразования внутри определенного пласта в соответствии с пористостью породы пласта. Пенообразование может осуществляться с помощью воздуха, а также двуокиси углерода или азота, которые часто используются для закачки газа в пласт.

Дополнительное дозирование во время эксперимента
Насколько стабильна водяная пена после контакта с ингибирующей пену нефтяной фазой? Мини-система дозирования с функцией подогрева MDS анализатора пены высокого давления HPFA позволяет точно ответить на этот вопрос. В процессе анализа любые требуемые жидкости могут добавляться в пену сверху или в жидкую фазу снизу с сохранением давления. Эффекты поведения пены можно наблюдать в режиме реального времени, а получаемые данные непрерывно записываются ПО.

Задачи и области применения

• Закачка газа в пласт с помощью пены
• Пена применяется для гидроразрыва пласта и в качестве интенсификационной жидкости для гидроразрыва пласта
• Методы измерения и опции
• Измерение вспениваемости и стабильности пены на основе ее высоты и объема с учётом  времени
• Анализ структуры пены и ее изменение с учётом времени на основе объема, размера и статистического распределения размеров пузырьков пены
• Измерения при давлении до 350 бар и температуре до 120°C
• Пенообразование различными газами - воздух, N2 или CO2
• Функция добавления жидкостей в процессе измерения
