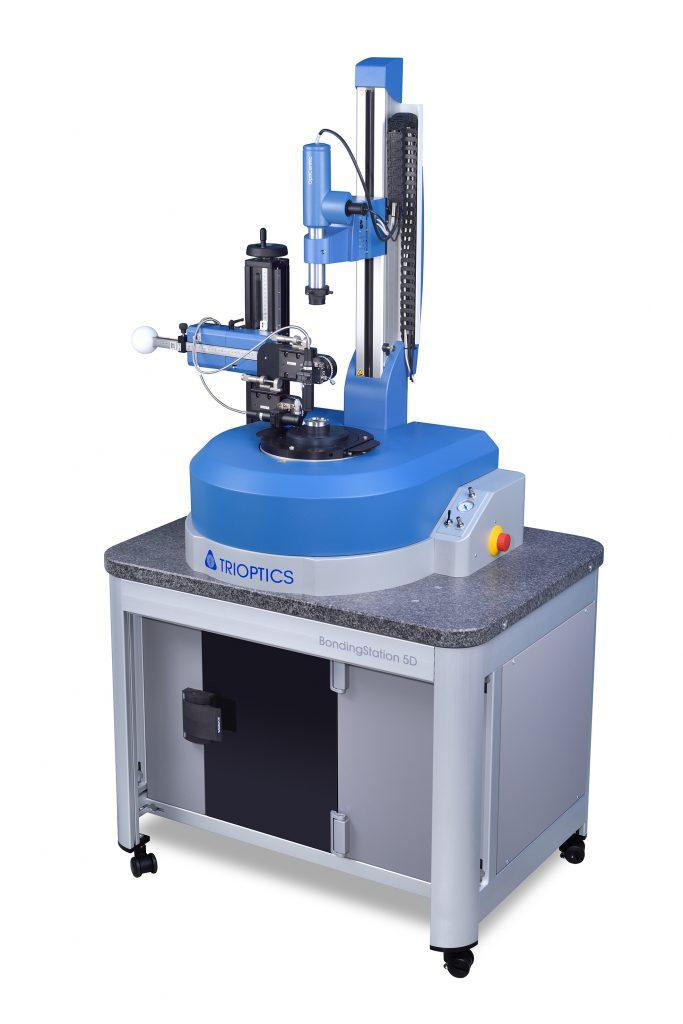

Станции для вклейки линз Trioptics Bonding station
- Под заказ
Отправка с 21 ноября 2025Цену уточняйте
Описание
Станции серии Bonding station применяются для совмещения оптической оси линзы с геометрической осью оправы с последующей фиксацией линзы при помощи УФ.
Ключевым элементом станции является гексопод (шестиосевой манипулятор), регулирующий наклон и смещение линзы, а также ее положение по высоте относительно торцевой поверхности оправы.
Положение оптической оси контролируется при помощи двух автоколлиматоров, выполняющих измерение в отраженном свете. Это позволяет центрировать линзы в том числе из ИК материалов.
Положение оправы (торцевое и радиальное биение) контролируется при помощи двух бесконтактных хроматических датчиков расстояния, регистрирующих сигнал от поверхностей со слабой светоотражающей способностью (например, от оправы с чернением).
Характеристики
|
Параметр |
Значение |
|
Диаметр вклеиваемых линз, мм |
от 10 до 150 |
|
Диаметр устанавливаемых оправ, мм |
от 20 до 260 |
|
Максимально допустимая масса центрируемой линзы, кг |
1 |
|
Максимально допустимая масса устанавливаемой |
20 |
|
Погрешность регулировки наклона линзы, с |
2 |
|
Погрешность регулировки поперечного смещения линзы, мкм |
1 |
|
Время вклейки, мин. |
5 |
| Основные | |
|---|---|
| Производитель | TRIOPTICS |
| Страна производитель | Германия |
