Вертикальная трубчатая вакуумная печь для спекания металлических порошков

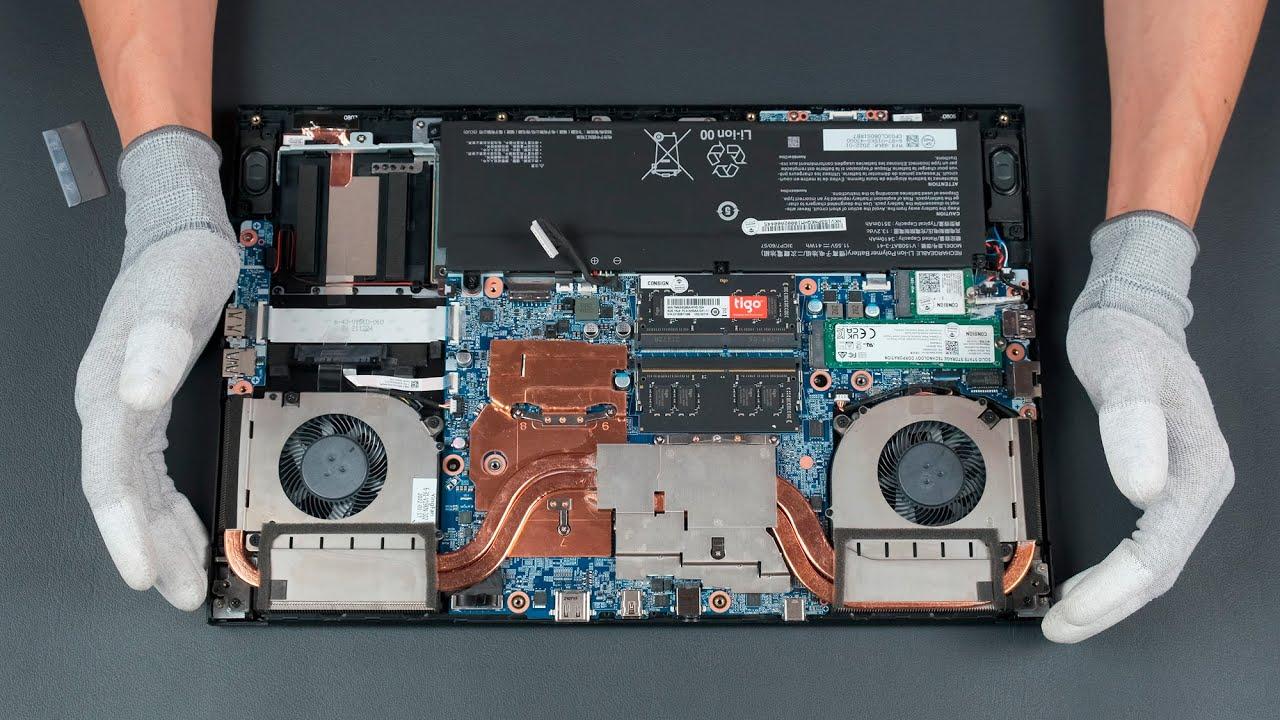

Команда Takticom реализовала проект вертикальной трубчатой вакуумной печь для спекания металлических порошков внутри тепловых трубок. Вы могли видеть эти трубки медного цвета в ноутбуке или системном блоке. Они применяются для отвода тепла из горячих мест, охлаждения чипов, дата центров, ноутбуков, компьютеров и других электронных компонентов, выпускаемых ведущими электронными фирмами.

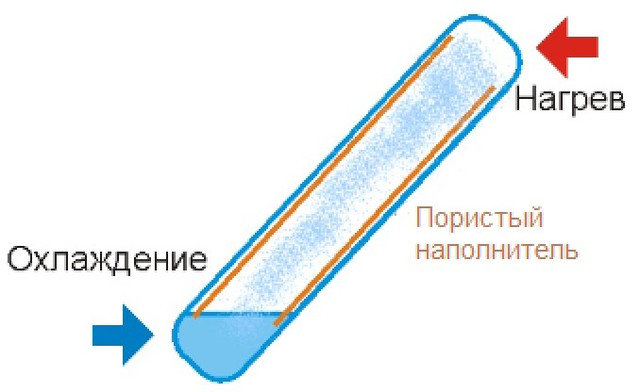

Внутри трубки находится жидкость – на горячем конце трубки она испаряется, поглощая тепло и конденсируется на холодном, откуда перемещается обратно на горячий конец. При этом тепловые трубки с пористым наполнителем помогут работать в любом положении наперекор силам гравитации, поскольку жидкость возвращается в зону нагрева под действием капиллярных сил.

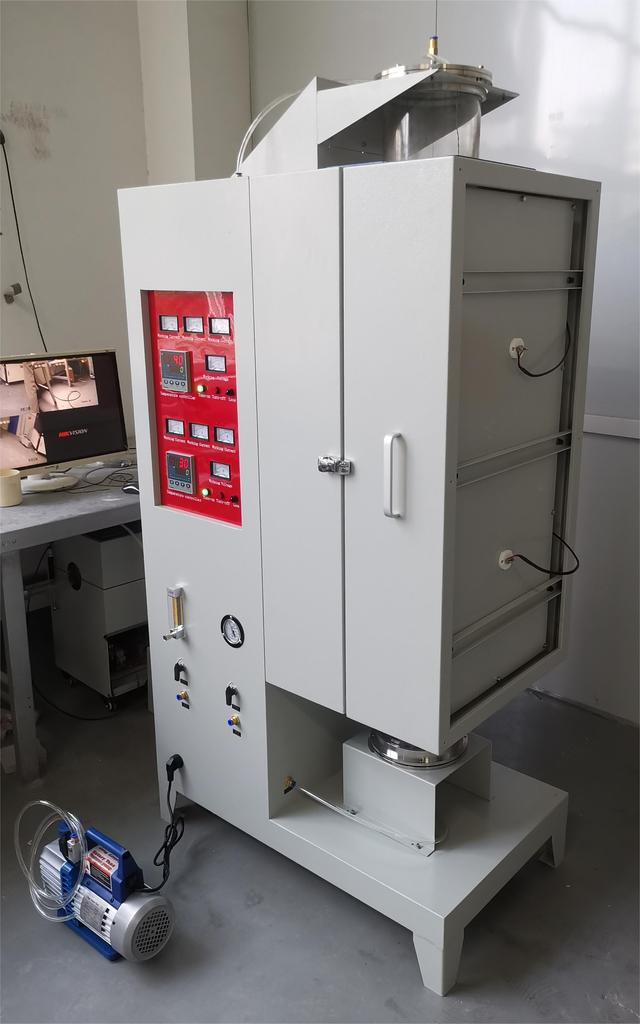

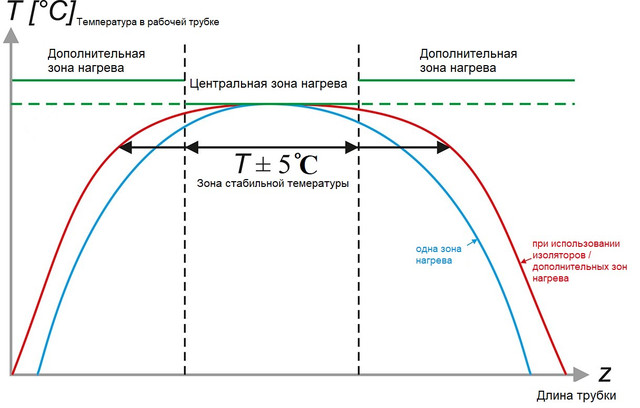

Для спекания медного порошка внутри тепловой трубки используется вертикальная трубчатая печь. В качестве рабочей камеры (реторты) применяется кварцевая труба, внутри которой на подвесе устанавливаются образцы. В камеру через нижний фланец напускается газ Аргон, он тяжелее воздуха и постепенно выдавливает его через верх, таким образом исключается окисление меди. Затем включается поэтапный нагрев температуры с выходом на удержание 850 градусов для спекания. Т.к. края реторты находятся в контакте с воздухом и постоянно охлаждаются, то в трубчатой печи возникает градиентное уменьшение температуры от центра к ее краям. Для увеличения зоны стабильной температуры инженеры Takticom оснастили печь двумя зонами нагрева и установили керамические изоляторы-заглушки на краях рабочей камеры. Данные конструктивные решения позволяют клиенту качественно спекать порошок и работать с более длинными тепловыми трубками.
